硬件使用說明

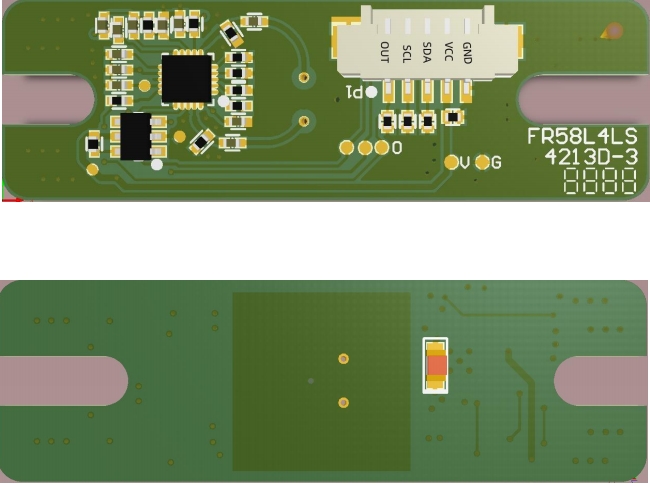

模塊正面與反面器件分布圖

FR58L4LS-4213D-3硬件安裝5pin 臥式插座，pin 間距1.25mm.

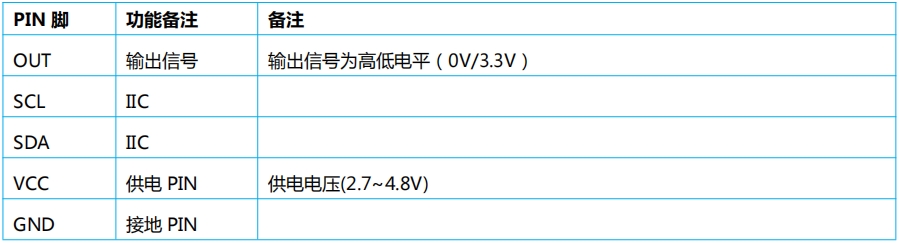

以下是對各 PIN 角名稱、功能、工作范圍等進行了詳細描述。

軟件使用說明

FR58L4LS-4213D-3出廠已燒錄程序固件，用戶可自己通過接口配置相關參數或者聯系我們更改相關參數。

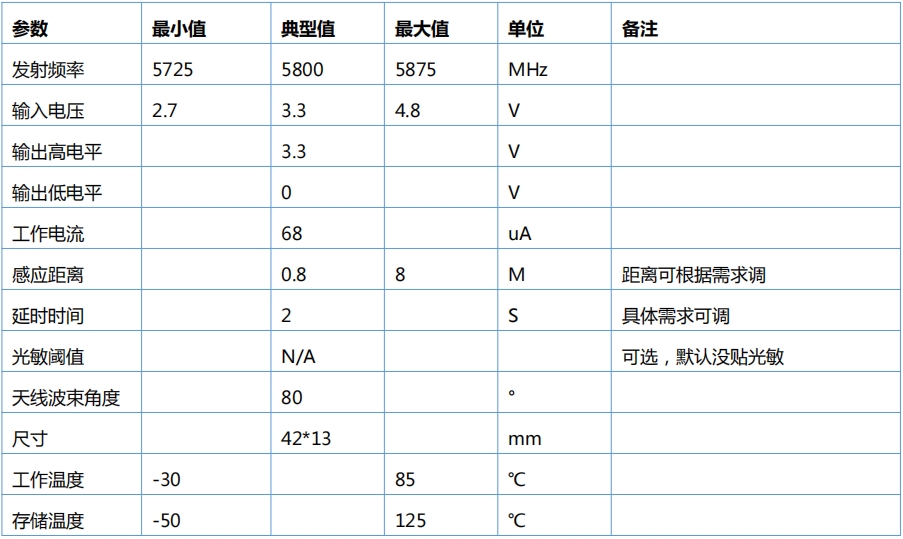

技術參數

感應判斷邏輯

FR58L4LS-4213D-3模塊會對物體運動進行探測，當模塊感應到有運動物體時，OUT 輸出高電平;當模塊感應不到物體運動，OUT 輸出低電平。

模塊安裝示意圖

側向安裝(雷達安裝在墻面或者門鎖里)

備注：模塊感應距離與角度與安裝環境有關，如果模塊近距離背面或者側面有面積較大金屬，會提高天線增益，減小天線角度。

1.不同模塊不同測試環境或運動目標下，測試結果有一定差異;

2.金屬外殼會對雷達電磁波有屏蔽作用，模塊正前方不能有金屬存在，否則會嚴重影響感應距離;

3.感應范圍存在感應誤差，弱感應區會存在一定的感應不確定性;

4.具體測試環境、條件，可咨詢相關技術人員;

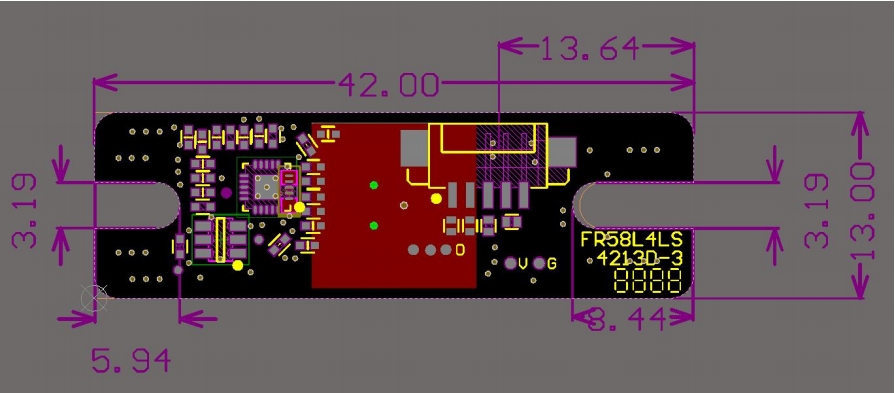

模組尺寸

雷達模塊尺寸42*13mm，模塊配置5pin臥式插座，PIN 距為1.25mm。

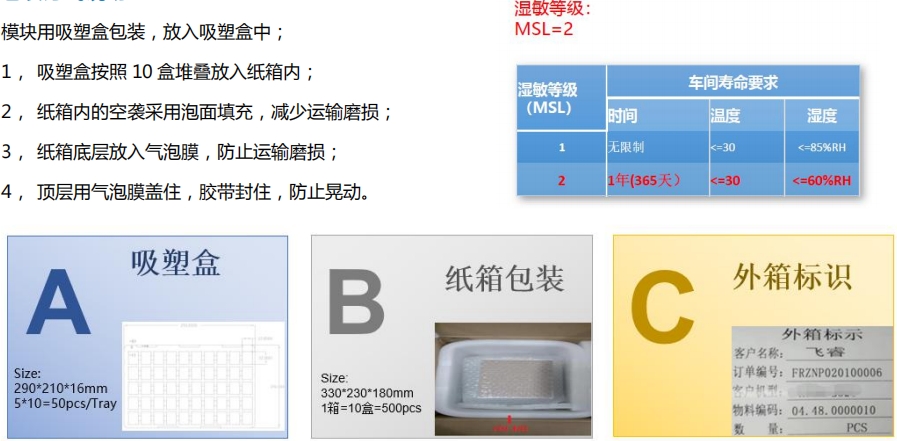

包裝方式說明

1，安裝時天線正面應避免有金屬材質的外殼或部件,以免屏蔽信號,允許有塑料或玻璃等遮擋物,但遮擋物不要緊貼天線前方;

2，盡量避免將雷達天線方向正對著大型金屬設備或管道等;

3，多個雷達模塊安裝時,應盡量保證各雷達模塊的天線相互平行,避免各天線間正對照射,并且模塊與模塊間保持1m以上間距;

4，雷達傳感器應避免正對交流驅動電源,盡量遠離驅動電源的整流橋,以免工頻干擾雷達信號;

5，雷達模塊的供電電源驅動能力建議不小于50mA,否則可能引響傳感器工作;

6，安裝時，要保證傳感器的安裝位置牢固、穩定，雷達本身的晃動會對信號處理帶來很大的影響。

7，安裝時，要保證雷達的背面不會有物體運動或震動。由于雷達射頻波具有穿透性，天線背面的信號也會穿過雷達板，如果背面有物體運動，也會被天線采集到，影響判斷效果。可以采用天線罩或者背板減弱雷達背面物體造成的影響。

8，安裝時，盡量保證雷達天線正對要檢測的區域，且天線四周開闊無遮擋。
